蓝晶石是一种耐火度高、高温体积膨胀大的自然耐火质料矿物 。。。。。晶面上有平行条纹 。。。。。颜色呈淡蓝色或青色、亮灰白等 。。。。。属于高铝矿物，，，，，，，，与红柱石、硅线石呈同质多相 。。。。。�；；；；质葱阅芮俊⑷日鸹登慷却�，，，，，，，，受热膨胀不可逆等，，，，，，，，是生产未必形质料和电炉顶砖、酸盐不烧砖、莫来石砖、低蠕变砖的主要质料，，，，，，，，也是一种变质矿物，，，，，，，，主要产于区域变质结晶片岩中，，，，，，，，其变质相由绿片岩相到角闪岩相 。。。。。也常用作宝石戒面，，，，，，，，手链，，，，，，，，项链 。。。。。
矿物组成
蓝晶石又名二硬石，，，，，，，，属硅酸盐类矿物，，，，，，，，是一种耐火度高、高温体积膨胀大的自然耐火质料矿物 。。。。。

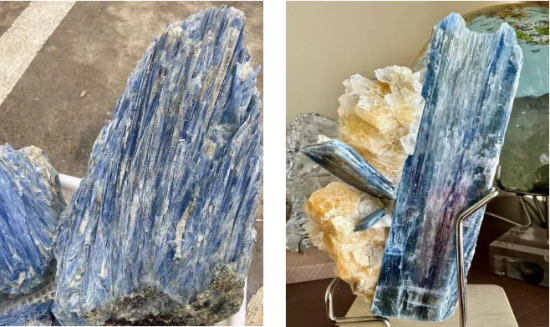

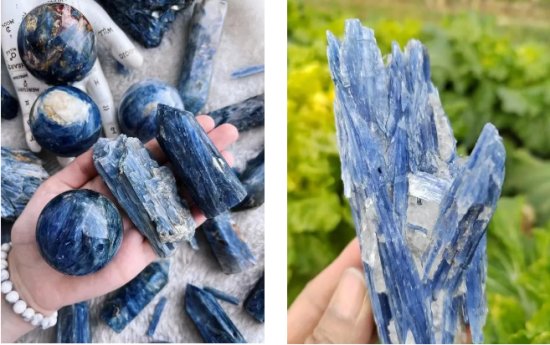

蓝晶石为三斜晶系，，，，，，，，通常呈扁平状的柱状晶体，，，，，，，，晶面上有平行条纹 。。。。。颜色呈淡蓝色或青色、亮灰白等 。。。。。硬度为5.5~7.0，，，，，，，，比重：3.53~3.65 。。。。。
矿物主要因素为蓝晶石和少量硅线石，，，，，，，，副矿物因素为石英，，，，，，，，次矿物为黑云母、金云母、绿泥石 。。。。。蓝晶石的理论组成是为62.93%，，，，，，，，为37.07% 。。。。。由于蓝晶石矿物晶体往往含有少量的副生矿物因素，，，，，，，，以是一样平常情形下含量是达不到理论值的 。。。。。对蓝晶石矿物的精矿来说，，，，，，，，其含量为蓝晶石和杂质矿物之和 。。。。。除主要身特殊，，，，，，，，不但含还经常包括有CaO、MgO等杂质的因素 。。。。。
主要漫衍
现在发明蓝晶石矿20余处，，，，，，，，漫衍十几个省区 。。。。。在中国主要矿床漫衍在江苏沭阳、韩山；；；；；河南隐山；；；；；河北邢台；；；；；内蒙古点布斯庙；；；；；新疆布拉盖；；；；；山西繁峙；；；；；安徽岳西、霍山；；；；；辽宁大荒沟；；；；；四川汶川；；；；；云淖嫦犬塘；；；；；吉林磐石；；；；；陕西详县党河口等 。。。。。
蓝晶石在高温下是不稳固相 。。。。。当加热到一定温度时，，，，，，，，转化为莫来石和玻璃聚合体 。。。。。 蓝晶石在高温锻烧时，，，，，，，，于1100℃最先剖析，，，，，，，，至1300℃蓝晶石剖析加剧，，，，，，，，有大宗莫来石天生 。。。。。1350℃时剖析速率加速，，，，，，，，并以1450℃完全剖析，，，，，，，，当温度抵达1500℃，，，，，，，，最先泛起石英玻璃以及纤维状莫来石晶体 。。。。。方石英形成在1450℃以下，，，，，，，，这就是说，，，，，，，，蓝晶石在高温下剖析出来的SiO2，，，，，，，，在蓝晶石完全剖析的温度以下，，，，，，，，以方石英相形式保存 。。。。。 随煅烧温度的升高，，，，，，，，蓝晶石剖析有如下特点： ◆蓝晶石最先剖析温度始于1100℃左右 。。。。。 ◆蓝晶石显著剖析温度为1300℃或1360℃，，，，，，，，此时天生的莫来石抵达理论天生量的3/4，，，，，，，，含量大于60% 。。。。。显著剖析的温度规模是1300~1450℃或1350~1450℃ 。。。。。 ◆蓝晶石完全剖析的温度大于1450℃ 。。。。。 蓝晶石在差别煅烧温度的膨胀性受其莫来石化制约 。。。。。蓝晶石的膨胀性随温度的提高分为三个阶段： 温度1300~1450℃(1350~1450℃)，，，，，，，，此阶段体积膨胀很大，，，，，，，，蓝晶石快速剖析，，，，，，，，莫来石化渐趋完全 。。。。。 温度高于1450℃，，，，，，，，在此阶段，，，，，，，，蓝晶石已完全剖析，，，，，，，，莫来石化完全，，，，，，，，晶体发育 。。。。。相变阶段竣事向烧结过渡，，，，，，，，物料膨胀下降以致爆发缩短 。。。。。 工艺特征 热膨胀性 蓝晶石矿物在加热历程中转化为莫来石的混淆物，，，，，，，，在这个转化历程中，，，，，，，，矿物陪同着体积膨胀，，，，，，，，并且形成优异的英来石针状网络，，，，，，，，体积膨胀率16~18% 。。。。。 稳固性 蓝晶石矿物生产耐火质料稳固性比粘土质耐火质料高1.5倍 。。。。。蓝晶石耐火砖比粘土砖的消耗低43%，，，，，，，，比粘土砖寿命长150~200炉 。。。。。 耐火度高 一样平常粘土质耐火质料的耐火度为167~1770℃，，，，，，，，而蓝晶石的耐火质料通常大于1790℃，，，，，，，，最高峻于1850℃ 。。。。。 不可逆性：蓝晶石矿物煅烧成莫来石，，，，，，，，是一个不可逆的转化 。。。。。在温度1810℃以下它是稳固的 。。。。。因此莫来石耐火质料具有高温下体积稳固、膨胀率低、抗化学侵蚀性强、机械强度高和抗热攻击能力强的特点 。。。。。 主要用途 蓝晶石矿物主要用作生产耐火质料、氧化铝、硅铝合金和金属纤维等用途 。。。。。 耐火质料 (1) 在高温下体积稳固，，，，，，，，不缩短 。。。。。 (2) 比其他高铝耐火质料天生本低 。。。。。 (3) 性能好 。。。。。比粘土砖消耗低压43%，，，，，，，，耐火度高达1825℃以上 。。。。。 (4) 节约能源 。。。。。热容比粘土砖高12%，，，，，，，，用于马丁炉可缩短冶炼时间，，，，，，，，能耗少 。。。。。 (5) 加入未必形耐火质料中作高温膨胀剂，，，，，，，，使产品在高温下不缩短和剥落 。。。。。主要应用于冶金、建材、机械、化工、轻工、核工业告等行业 。。。。。 硅铝合金和金属纤维 （1）比用合成法（用熔炼金属硅和电解铝）或用电热还原高岭土等要领本钱低，，，，，，，，经济效益高 。。。。。 （2）可知足制造汽车、宇宙飞船和雷达部件的特殊手艺要求道的，，，，，，，，冶金、机械、宇航等工业部分 。。。。。 因此天下上对蓝晶石类矿物的开发使用越来越重视，，，，，，，，特殊是几个蓬勃的国家，，，，，，，，如在日本，，，，，，，，蓝晶石是耐火混凝土、可塑料、高铝水泥的主要质料；；；；；美国和一些国家用蓝晶石预烧制成种种牌号的莫来石质熟料，，，，，，，，普遍地应用于陶瓷和细密铸造等部分；；；；；苏联用蓝晶石－硅线石精矿制造的轻质砖 。。。。。接纳蓝晶石作膨胀剂配制的未必型耐火质料在加热炉上的试用是乐成的，，，，，，，，其外貌裂纹少，，，，，，，，使用中跑火征象也少，，，，，，，，使用效果较好 。。。。。总之蓝晶石是未必型耐火质料优异的膨胀剂 。。。。。 选别要领 蓝晶石矿物的选矿，，，，，，，，一样平常使用浮选、磁选、重选三种要领，，，，，，，，也有接纳电选要领，，，，，，，，但常以浮选为主，，，，，，，，磁选和重选做为辅助除杂手段 。。。。。详细的选矿要领、药剂制度、选别流程要凭证矿床特征、矿石组成、结构结构、围岩性子等情形而定 。。。。。 蓝晶石中通常含有少量的氧化铁、硅酸铁等杂质，，，，，，，，铁含量凌驾1.5%将严重影响蓝晶石产品的质量，，，，，，，，是耐火质料生产中的一浩劫题 。。。。。因此，，，，，，，，磁选作业显得尤为主要 。。。。。 在蓝晶石的整体选矿流程中，，，，，，，，有两种常见的磁选安排方法：一种是在矿石进入浮选流程之前先举行磁选，，，，，，，，这样可以显著镌汰进入浮选流程的矿石量，，，，，，，，进而节约浮选药剂，，，，，，，，降低浮选本钱 。。。。。另一种方法则是先举行浮选作业，，，，，，，，将获得的蓝晶石精矿再举行磁选，，，，，，，，这种做法能够有用地降低蓝晶石矿物的铁含量，，，，，，，，进一步提升精矿产品是质量 。。。。。 所用磁选装备主要有立环高梯度磁选机、浆料高梯度磁选机、低温超导磁选机等，，，，，，，，接纳强磁选工艺将蓝晶石原矿或浮选精矿中具有弱磁性氧化铁及硅酸铁等杂质有用去除，，，，，，，，从而提升蓝晶石精矿的品质与价值 。。。。。
